產品簡介
一、適用范圍

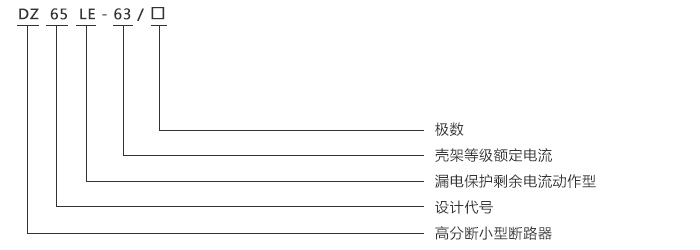

DZ65LE漏電斷路器系列（施耐德C65LE斷路器）由DZ65高分斷小型斷路器和漏電脫扣器拼裝而成。漏電斷路器系電流動作型電子式漏電斷路器，主要由零序電流互感器、電子組件板、漏電斷路器及帶有過載短路保護功能、還可根據用戶的需要增加過壓，欠壓保護功能主要用于建筑照明和配電系統的保護，該產品符合GB16917.1標準的要求。二、型號及其規格
三、結構特征
DZ65LE-63系列漏電斷路器由DZ65漏電脫扣器附件和DZ65小型斷路器拼裝而成，因此保持了與DZ65-63相同的時間-電流動作特性，DZ65LE漏電脫扣器附件為整體結構，其拼裝即可由企業在工廠完成，也可由用戶現場進行。帶有自復式試驗按鈕，按下時內部線路產生一模擬剩余電流，使斷路器分斷。試驗裝置應定期試驗，每月最少一次。
四、主要參數及技術性能
| 額定電壓Ue（V） | 極數 | 殼架等級額定電流lnm（A） | 額定電流ln（A） | 額定漏電動作電流l△n(mA) | 額定漏電不動作電流l△no(mA) | 額定漏電分斷時間 | 過電壓保護整定值（V） |
| 230 | 1P+N / 2P | 63 | 6、10、16、20、25、32、40、50、63 | 30 | 15 | ≤0.1 | 280±5% |
| 400 | 3P / 4P |
| 試驗 | 型式 | 試驗電流 | 起始狀態 | 脫扣或不脫扣時間極限 | 預期結果 |
| a | B、C、D | 1.13ln | 冷態 | t≤1h | 不脫扣 |
| b | B、C、D | 1.45ln | 緊接著a項 | t＜1h | 脫扣 |
| c | B、C、D | 2.55ln | 冷態 | 1s＜t＜60s | 脫扣 |
| d | B | 3ln | 冷態 | t≤0.1s | 不脫扣 |
| C | 5ln | ||||
| D | 10ln | ||||
| e | B | 5ln | 冷態 | t＜0.1s | 脫扣 |
| C | 10ln | ||||
| D | 26ln |
五、外形和安裝尺寸
六、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如DZ65LE漏電斷路器/施耐德C65LE類型斷路器類型
瞬時脫扣額定電流：如50A。
極數：2P 訂貨數量：如2560只。
訂貨舉例：施耐德C65LE類型斷路器，63A，8600只。
