產品簡介
一、適用范圍
DZ30LE-32(DPN Vigi)(相線+中性線+漏電+過壓)保護斷路器適用于交流50Hz或60Hz，額定電壓在230V，額定電流至32A的單相住宅線路中，作為漏電保護之用，也可以對民用電氣線路的過載和短路進行保護，也可以在正常情況下不頻繁地通斷電器裝置和照明線路，尤其適用于工業和商業照明配電系統，當需要時可以增加過電壓保護功能，過壓保護額定值Uvo=280V。該產品具有體積小，分斷能力高；零、火線同時切斷，并在火線接反的情況下，仍能對漏電進行保護。本產品符合GB16917.1等標準。電子式漏電過壓保護斷路內的濾波裝置，能防止瞬時電壓（照明，其他設備的線路干擾）和瞬時電流（如容性大的負載線路）引起的誤動作脫扣。DZ30LE漏電保護開關符合IEC61009-1（1991），GB16917.1（1997）等標準要求。

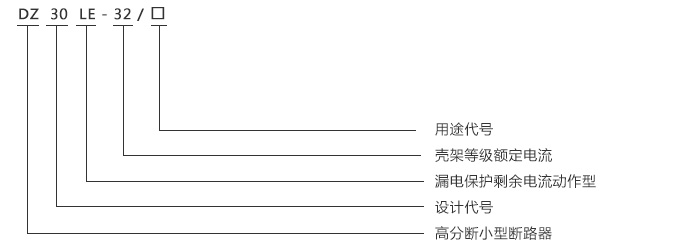

二、型號及其規格
三、結構特征
■ DZ30LE漏電斷路器是DZ30斷路器的派生產品，整體結構具有分斷能力高、體積小、結構尺寸緊湊的特點，在四個模數（36mm）寬度內，具有兩個極（P+N），相線、N極同時切斷，且N極有先接通后斷開的優點，在相線N線接反時，仍保持漏電保護功能。■ 具有可見漏電動作指示器，綠色表示無漏電故障，紅色表示漏電故障。采用導線接線方式，最大可接16mm2圓銅導線。
■ 配有帶自復式按鈕的試驗裝置，按下時內部線路產生一模擬剩余電流，式斷路器分斷。試驗裝置應定期試驗，每月一次。
■ 采用TH35-7.5型標準鋼安裝導軌進行安裝。
四、結構特點
◆ DZ30LE漏電斷路器體積小、結構緊湊，價格比優于同類產品。◆ DZ30LE漏電斷路器殼體和部分功能件均采用高阻燃、耐高溫、耐沖擊塑料制成。
◆ DZ30LE漏電保護器直接帶零線安裝，避免零線接線錯誤潛在的觸電危險。
◆ DZ30LE漏電保護器采用最新電路設計和高性能元件，在沖擊電流和浪涌過電壓時，具有較強的承受能力，和不引起誤動作。
◆ DZ30LE漏電開關采用導軌安裝，方便省事。
五、主要參數及技術性能
◆ 產品分類：◇ 按額定電流分；6A、10A、16A、20A、25A、32A。
◇ 按極數為：帶一個保護極的二極斷路器（1P+N）。
◇ 瞬時脫扣器的型式為C型（5ln~10ln）
◇ 機械壽命：2000次。
◇ 電氣壽命：3000次。
◇ 使用溫度環境：負五攝氏度至正四十攝氏度。
◇ 額定工作電壓：交流電 230V/400V
◇ 額定絕緣電壓：500V
| 額定電壓Ue（V） | 極數 | 殼架等級額定電流lnm（A） | 額定電流ln(A) | 額定漏電動作電流l△n（mA） | 額定漏電不動作電流l△no（mA） | 額定漏電分斷時間（s） | 額定短路分斷能力lcn（A） |
| 230 | 1P+N | 32 | 6、10、16、20、25、32 | 30 | 15 | ≤0.1 | 4500 |
| 試驗電流 | 額定電壓 | 規定時間 | 預期結果 | 起始狀態 | 備注 |
| 1.13ln | 所有值 | t≥1h | 不脫扣 | 冷態 | 電流在5s被穩定地上升至規定值 |
| 1.45ln | 所有值 | t＜1h | 脫扣 | 熱態 | |
| 2.55ln | 所有值 | 1＜t＜60s | 脫扣 | 冷態 | 閉合輔助開關接通電源 |
| 5ln | 所有值 | t≥0.1s | 不脫扣 | 冷態 | 閉合輔助開關接通電源 |
| 10ln | 所有值 | t＜0.1s | 脫扣 | 冷態 | 閉合輔助開關接通電源 |

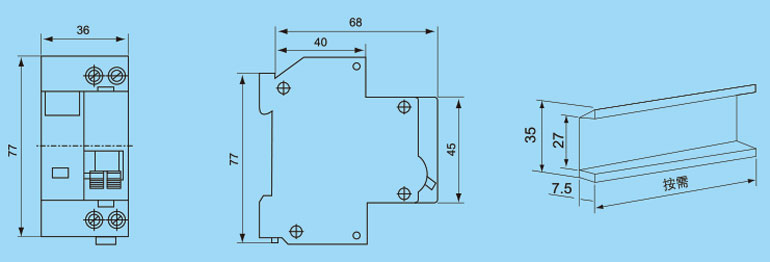

六、外形和安裝尺寸
七、注
DZ30LE-32（DPN Vigi）（相線+中性線+漏電）保護斷路器內的濾波裝置，能防止瞬間電壓（照明，其它線路干擾）和瞬間電流（如容性大的負載線路）引起的誤動作脫扣。八、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如DZ30LE漏電保護器/DZ30LE-32漏電斷路器/DZ30漏電開關。
瞬時脫扣額定電流：如32A。
需要過壓保護時，必須注明。
訂貨數量：如2100只。
訂貨舉例：DZ30LE漏電保護器，16A，210只。
