TXD7-63新型漏電斷路器（漏電保護開關）基于本公司多年來豐富的生產經驗，結合國際尖端技術，經過創新研究開發出來的新產品。該產品具有過載、短路、剩余漏電流動作、限流等功能保護與國際高新產品結為一體。產品動作特性高，適用于交流50Hz或60Hz，額定電壓單極兩線，兩極230V，三極、四極400V，額定電流至63A的線路中，當線路設備或電網泄露電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全?？捎脕肀Ｗo線路或電動機的過載和短路，亦可在正常情況下作為線路的不頻繁轉換啟動之用。產品符合GB16917.1-2003和IEC61009-1標準，本產品并獲國家專利證書。

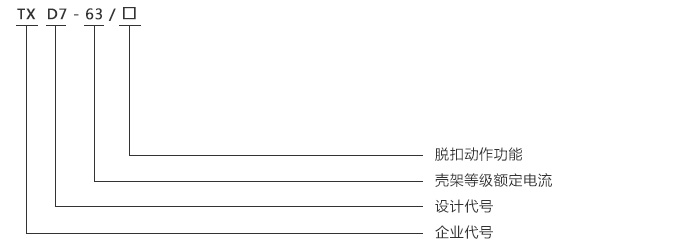

二、型號及其規格
三、結構特征
TXD7-63系列新型漏電斷路器（漏電保護開關）是由漏電脫扣器附件和TXB7N-63斷路器結合縮小設計而成，2P/3P/4P漏電比普通的DZ47LE斷路器要窄很多，同時它保持了與TXB7N相同的時間-電流動作特性，其機械裝配，即可由企業在工廠完成，也可在現場進行。漏電脫扣特性參數由工廠整定，用戶不可調整，也不能拆開漏電斷路器，以免影響性能。漏電斷路器有63A殼架等級電流，分別可接25mm2導線。在漏電斷路器上設有一個專門用來指示漏電動作的指示裝置，只有在指示裝置復位以后，漏電斷路器才能閉合。并配有帶自復式按鈕的試驗裝置，按下時內部線路產生一模擬剩余電流，使斷路器分斷。試驗裝置應定期試驗，每月一次。
四、正常工作條件和安裝條件
◆ 周圍空氣溫度負五攝氏度至四十攝氏度，二十四小時內平均不超過三十五攝氏度。◆ 海拔高度：安裝地點的海拔不超過2000m。
◆ 大氣條件：安裝地點的空氣相對濕度在最高溫度四十攝氏度時不超過百分之五十，在較低溫度下允許有較大的相對濕度；例如二十五攝氏度時達到百分之九十。
◆ 安裝類別：II、III級。
◆ 污染等級：2級。
◆ 安裝形式：采用TH35-7型鋼安裝軌安裝。
◆ 安裝條件：安裝場所的外磁場任何方向均不應超過地磁場的5倍；剩余電流動作斷路器一般應垂直安裝，手柄向上為接通電源位置；安裝處應無顯著沖擊和震動。
◆ 接線方法：用螺釘壓緊接線。
七、主要參數及技術性能
◆ 主要規格：◇ 額定電流（ln）:
殼架等級電流63A為：6A、10A、16A、20A、25A、32A、40A、50A、63A
◇ 額定剩余動作電流l△n：0.03、0.05、0.1、0.3A
◇ 按極數和電流回路分為：
a.兩極剩余電流動作斷路器；
b.三極剩余電流動作斷路器；
c.四極剩余電流動作斷路器；
◇ 按瞬時脫扣特性分：
C型（5~10）ln,D型（10~16）ln。
◆ 主要技術參數：
◇ 額定電壓Un（V）：兩極為230V；三極、四極為400V；
◇ 額定短路能力lcn(A)：
6000（C6~C40）;
4500（C50、C63、D6~D63）；
◇ 額定剩余接通和分斷能力6000l△m（A）;
◇ 額定剩余不動作電流l△no;0.5l△n；
| 額定電壓Ue（V） | 極數 | 殼架等級額定電流lnm(A) | 額定電流(A) | 額定漏電動作電流(mA) | 額定漏電不動作電流(mA) | 額定漏電分斷時間(s) | 額定短路分斷能力lcn(A) |
| 230 | 2 | 32 | 6、10、16、20、25、32 | 30 ； 50 | 15 ； 25 | ≤0.1 | 6000 |
| 400 | 3 | ||||||
| 4 | |||||||
| 230 | 2 | 50 | 6、10、16、20、25、32、40、50、63 | 30 ； 50 | 15 ； 25 | 4500 | |
| 400 | 3 | ||||||
| 4 |
| 試驗電流 | 額定電壓 | 規定時間 | 預期結果 | 起始狀態 | 備注 |
| 1.13ln | 所有值 | t≥1h | 不脫扣 | 冷態 | 電流在5s內穩定地上升至規定值 |
| 1.45ln | 所有值 | t＜1h | 脫扣 | 熱態 | |
| 2.55ln | 所有值 | 1＜t＜60s | 脫扣 | 冷態 | 閉合輔助開關接通電源 |
| 5ln | 所有值 | t≥0.1s | 不脫扣 | 冷態 | 閉合輔助開關接通電源 |
| 10ln | 所有值 | t＜0.1s | 脫扣 | 冷態 | 閉合輔助開關接通電源 |

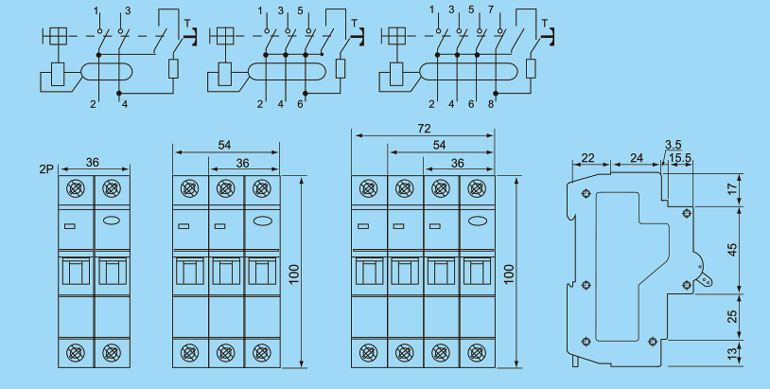

八、外形和安裝尺寸
九、訂貨須知
訂貨時要標明下列各點：產品型號和名稱：如TXD7漏電斷路器 / TXD7-63斷路器 / TXD7-63漏電保護開關。
瞬時脫扣額定電流：如50A。
斷路器極數：如3P。
訂貨數量：如48只。
訂貨舉例：TXD7漏電保護開關，3P，25A，155只。
