產品簡介

一、概述
TXQ4系列末端型自動電源切換開關(以下簡稱切換開關)適用于交流50Hz，額定工作電壓380V、額定工作電流63A~630A雙電源供電系統，用自動或手動操作方式完成常用電源與備用電源之間的切換。該切換開關主要用于醫院、商店、銀行、化工、冶金、高層建筑、軍事設施等重要場合。本產品符合GB/T14048.11-2005《低壓開關設備和控制設備自動轉換開關電器》標準。本產品電器級別為CB級。

二、正常工作條件
● 周圍空氣溫度上限值不超過正四十?dāng)z氏度，下限值不低于負五攝氏度，且二十四小時的平均值不超過正三十五攝氏度；
● 大氣相對濕度在周圍空氣溫度為正四十?dāng)z氏度時不超過百分之五十，在較低溫度下可以有較高相對濕度，濕月的月平均最大相對濕度為百分之五十，在較低溫度下可以有較高相對濕度。最濕月的月平均最大相對濕度為百分之九十，同時該月的平均最低溫度為正二十五攝氏度，并考慮到因溫度變化發生在產品表面上凝露；
● 安裝地點海拔不超過兩千米；
● 安裝類別為Ⅳ。
● 本產品應安裝在無劇烈震動、沖擊和腐蝕的場所；
● 使用類別為A類。
● 當上述條件不能滿足時，應由用戶和制造廠協商解決。

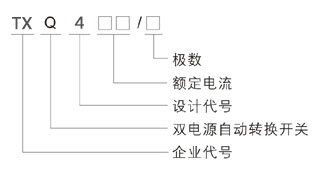

三、型號及含義

四、基本結構
TXQ4雙電源自動電源切換開關主要由電源轉換執行斷路器組成，開關工作有三個狀態位置供用戶選擇：常用電源(N)合、雙分、備用電源(R)合，開關具有體積小、重量輕、工作穩定，使用方便等。

五、安裝及使用方法

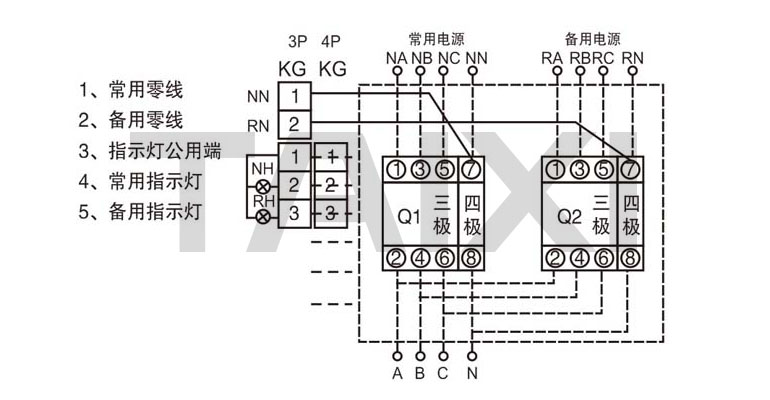

接線時，常用電源N應接入常用電源執行斷路器QN，備用電源R應接入備用電源執行斷路器QR。當QN和QR為四線斷路器時，接線方式按接線圖，其中QN和QR的1、3、5為三相(A、B、C)進線端，2、4、6為三相出線端，7為零線(N)進線端，8為零線出線端。若選用斷路器為三極斷路器，則必須將常用電源(N)的零線NN和備用電源(R)的零線NR同時接到三極專用接零線端子KG上。具體操作見接線圖。雙電源切換開關自動控制器的工作電源取斷路器QN和QR的進線端A相和零線N，若選用斷路器為三極斷路器時，必須要接零線NN和NR，該三極專用接線零端子在兩臺斷路器中間，在自動電源切換開關安裝，接線過程中，切不要把原接在斷路器進線端的本機控制器線忘掉，碰斷或短路等。

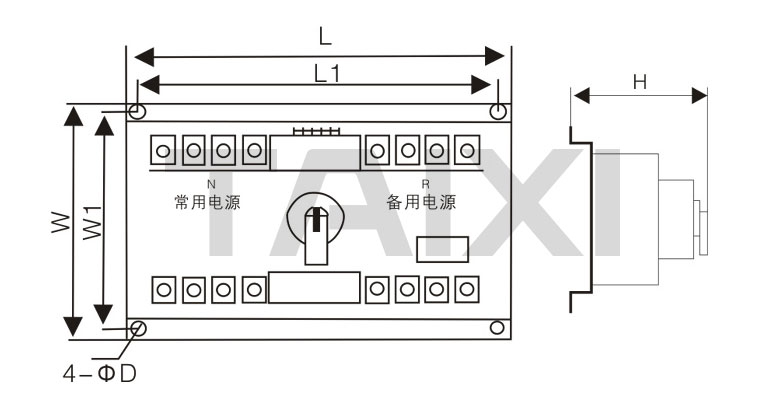

六、安裝尺寸

使用操作
無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動作時，應將手動-自動按鈕置于手動操作位置，當推動手柄順時針旋轉至終端時，備用電源執行斷路器QR分閘，常用電源執行斷路器QN合閘；當推動手柄逆時針旋轉至終端時，備用電源執行斷路器QR合閘，常用電源執行斷路器QN分閘。
面板中，電源指示燈(紅)，若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修復正常后，將手動-自動按鈕置于自動位置狀態，如果常用電源供電正常，切換開關將自動投入常用電源執行斷路器QN合閘狀態，面板中N電指示燈(黃)亮；如果常用電源供電不正常，則切換開關將自動換到備用電源QR供電，備用電源R指示燈(綠)亮。
